Набір плат NWT-7 (АЧХ) для самостійної збірки

Набір плат для вимірювача амплітудно частотних характеристик NWT-7 (АЧХ) в широкому діапазоні частот. Параметри відображаються на комп'ютері під керуванням програми WinNWT.

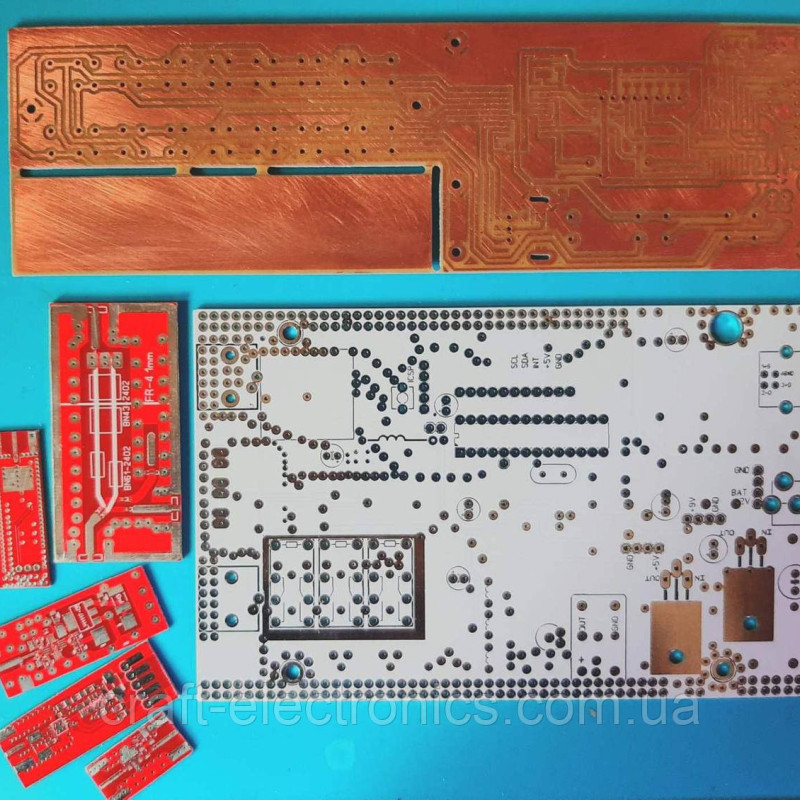

В комплект входить 7 плат:

1) Плата АЧХ - NWT_AD8009+FT232RL+ADUM+АРУ

2) Плата індикатора LCD_BUTTON_MCP23008

3) Плата детектора DET_ADL5513 (частота 1 Мгц - 4 GHz)

4) Плата детектора DET_AD8307 (частота DC - 500MHz )

5) Плата детектора DET_AD8314 (частота 100 MHz - 2700 MHz)

6) Плата КСВ мосту SWR_BRIDGE_2402

7) Плата підсилювача AMP_GALI5+ (частота DC - 6 GHz )

Плати виносного детектора на AD8307,AD8314,ADL5513 розведені по класичній схемі. Так само є плата для КСВ мосту і плата для індикатора з кнопками і енкодером. Додаткові плати, дозволяють вимірювати КСВ та Імпеданс антен, Спектри сигналів, частоти кварцових резонаторів, параметри ВЧ трансформаторів і довгих ліній. Є режим генератора VFO , вимірювач потужності і рівня ВЧ сигналу. Опис схеми , складання та порядку налаштування є в інтернеті у вільному доступі..
