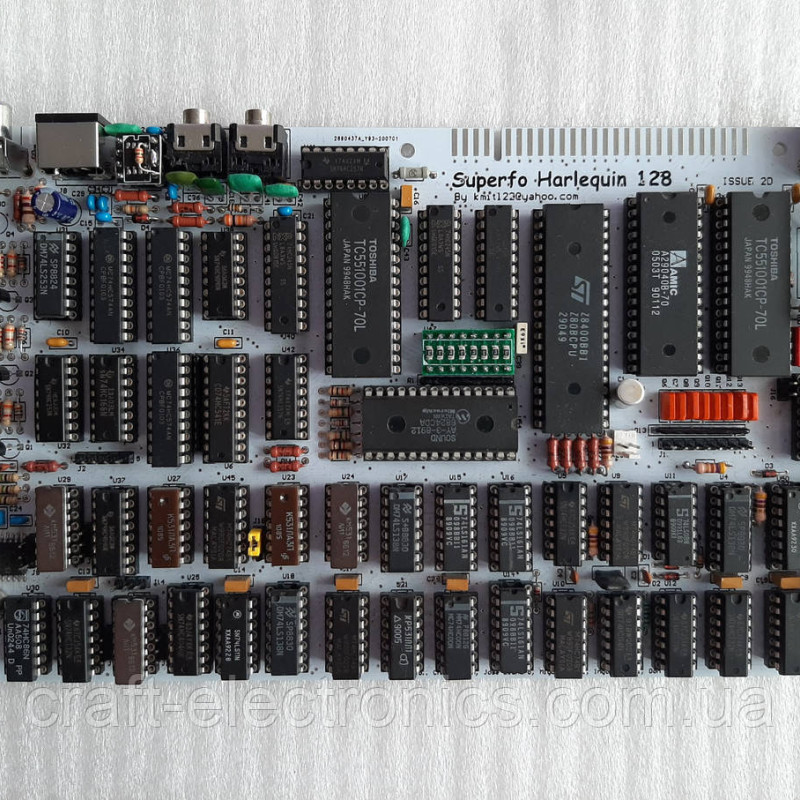

Набір для самостійної збірки Superfo Harlequin 128

10uF

Керамічний конденсатор

3

27pF

Керамічний конденсатор

1

10pF

Керамічний конденсатор

2

0.1 uF

Керамічний конденсатор

24

22uF

Керамічний конденсатор

1

1nF

Керамічний конденсатор

2

220uF

Керамічний конденсатор

2

3.3 nF

Керамічний конденсатор

2

0.47 uF

Керамічний конденсатор

2

2.2 nF

Керамічний конденсатор

2

180pF

Керамічний конденсатор

1

1N4740A

Стабілітрон на 10V

1

1N4742A

Стабілітрон на 12V

1

1N4148

Слабкострумовий сигнальний діод

3

PLS - 8

8 - контактний роз'єм для шлейфу клавіатури

1

PLS - 5

5-контактний роз'єм для шлейфу клавіатури

1

DC jack 2.1 mm

Гніздо для джека харчування Ø 2.1 мм

1

Гнізда MIC, EAR

Гніздо 3.5 мм аудиоджека

1

Composite video out RCA pc mount right angle

Гніздо "тюльпана" для композитного відеовиходу

1

RGB out Minidin 8 pol

Гніздо виходу RGB для підключення до телевізора SCART

1

Header 3x1

4

BC547 або BC548

Транзистор BJT NPN 30V 100mA, TO-92

4

2SA1175 або 2SA1309A

PNP Транзистор

8

10k

Резистор 10 кОм 0.25 Вт

9

470

Резистор 470 Ом 0.25 Вт

4

150

Резистор 150 Ом 0.25 Вт

1

270

Резистор 270 Ом 0.25 Вт

3

4.7 K*8 network 9 pin

Збірка з 8 р-рів +1 загальний висновок

1

10K*8 network 9 pin

Збірка з 8 р-рів +1 загальний висновок

2

470*8 8x DIP

Збірка з 8 резисторів в корпусі DIP16

1

4k7

Резистор 4,7 кОм 0.25 Вт

1

68

Резистор 68 Ом 0.25 Вт

6

18K

Резистор 18 кОм 0.25 Вт

3

3.9 K

Резистор 3,9 кОм 0.25 Вт

3

2.2 K

Резистор 2,2 кОм 0.25 Вт

3

33K

Резистор 33 кОм 0.25 Вт

1

12K

Резистор 12 кОм 0.25 Вт

1

75

Резистор 75 Ом 0.25 Вт

4

15K

Резистор 15 кОм 0.25 Вт

2

1K

Резистор 1 кОм 0.25 Вт

4

47K

Резистор 47 кОм 0.25 Вт

1

2.7 K

Резистор 2,7 кОм 0.25 Вт

1

150K

Резистор 150 кОм 0.25 Вт

2

9.1 K

Резистор 9,1 кОм 0.25 Вт

2

4.7 M

Резистор 4,7 мОм 0.25 Вт

1

2.2 M

Резистор 2,2 мОм 0.25 Вт

1

Z80-CPU

1

27C256/27C512/29F040

ПЗУ на 32 кілобайти

1

UM61512 або KM681000 або HM628128 RAM

ОЗП 128 кілобайт

2

74HC138

74HC138DIP

3

74HC32

74HC32 DIP

6

74HC541

74HC541DIP

1

74HC174

74HC174DIP

2

74HC74

74HC74DIP

4

74HC08

74HC08DIP

5

74HCU04 або 74HC04

74HC04DIP

1

74HC161

74HC161DIP

3

74HC00

74HC00DIP

4

74HC4040

74HC4040DIP

3

74HC86

74HC86DIP

1

74HC253

74HC253DIP

2

74HC574

74HC574DIP

3

74HC166

74HC166DIP

1

74HC245

74HC245DIP

3

74HC257

74HC257DIP

2

74HC11

74HC11 DIP

1

OKI-78SR-5 або RECOM R-78E5.0-1.0

Стабілізатор 5V

1

AD724JR

Кодер PAL/NTSC

1

TL712 (або аналог)

Диференціальний компаратор

1

AY-3-8912

Аудіо процесор

1

28.375 MHz

Кварц 28.375 MHz

1

4.433 MHz

Кварц 4.433619 MHz 20pF, 4.4336-HC49U-S, XT9S20ANA4M433619

1

DIP SWITCH 3 DIGIT

Перемикач SWD1-3, DIP6

1

Socket 28 PIN

Панелька DIP28

2

Socket 40 PIN

Панелька DIP40

1
