Конструктор Сигналізатор заднього ходу автомобіля

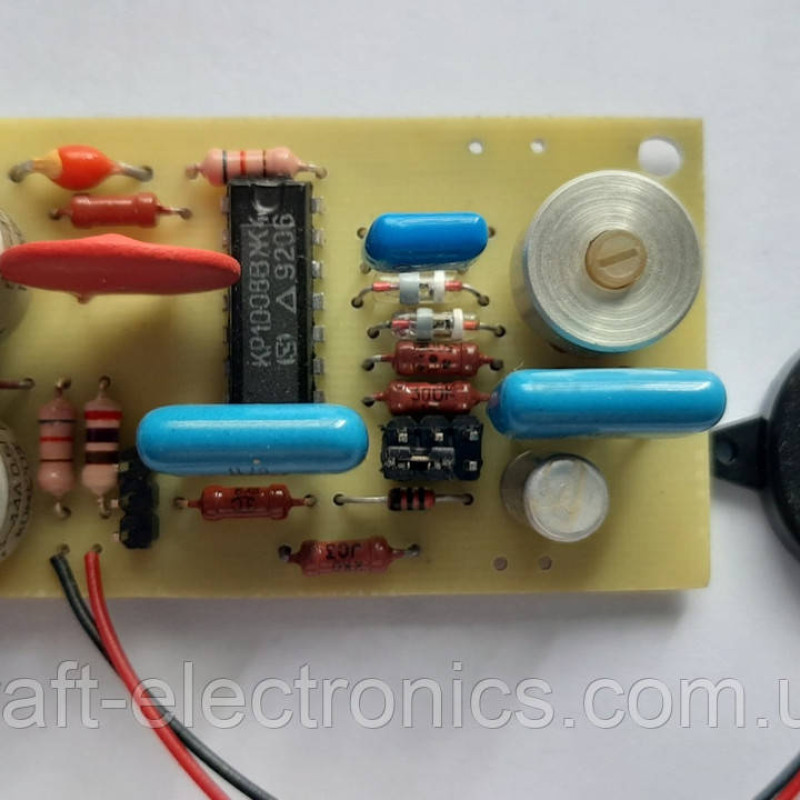

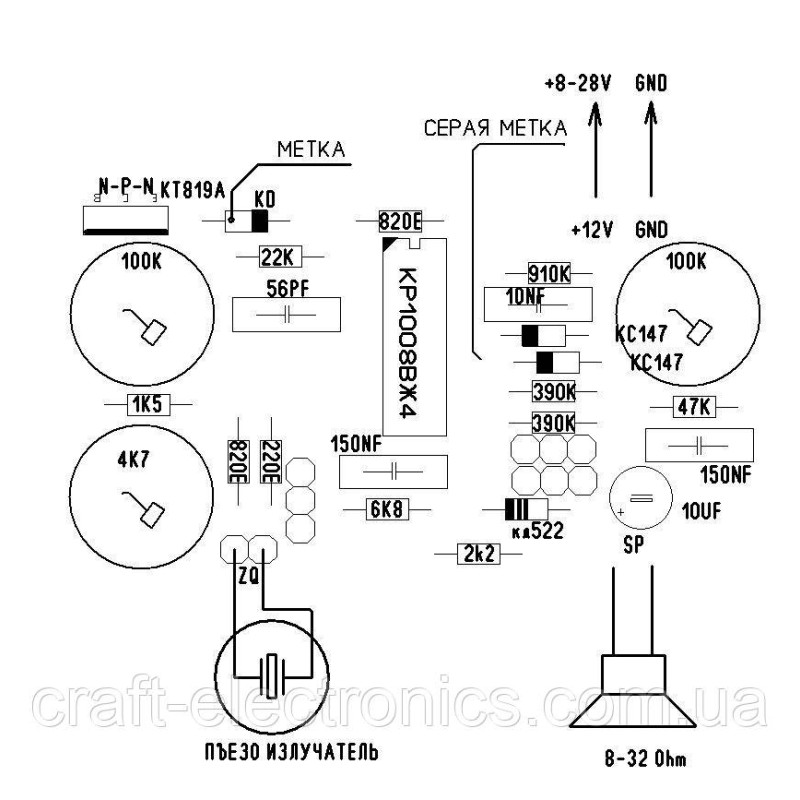

Набір для самостійного збирання на мікросхемі КР1008ВЖ4. Зібрана схема сигналізатора працює відразу при подачі напруги 8-28В. До виходу схеми можна підключити динамік та (або) п'єзо випромінювач. Пристрій може використовуватися як багато тональний дзвінок, аварійний сигналізатор, сигналізатор заднього ходу, сигналізатор відкритих дверей автомобіля і т.д. Технічні характеристики. Напруга живлення 8-28В, Струм споживання  ̶̶   70мА. На платі є підстроювальні резистори якими можна налаштувати тон, частоту, інтенсивність та прийнятний дзвінок для даної конкретної задачі.

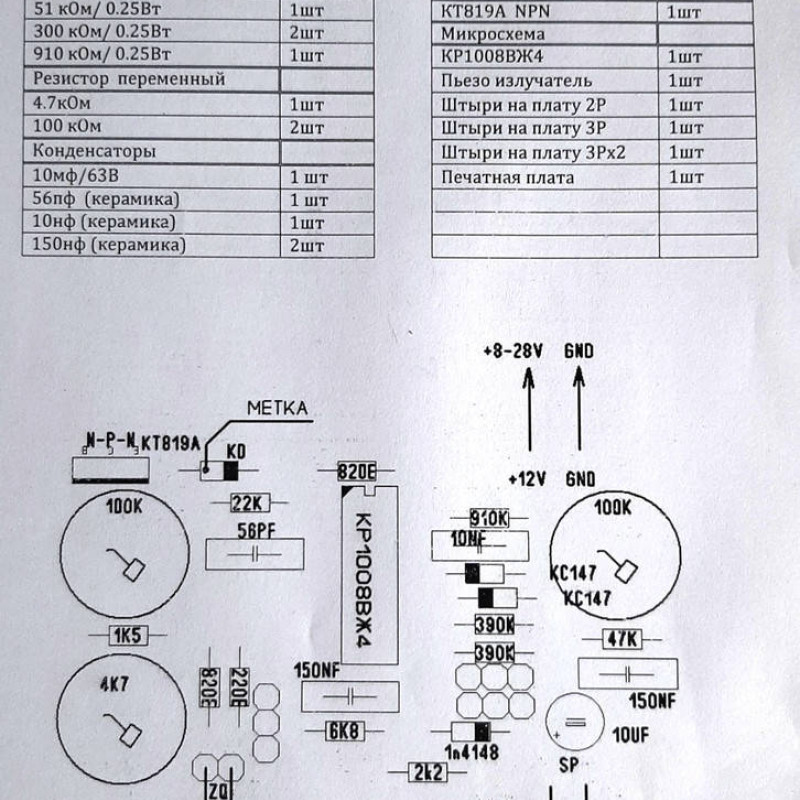

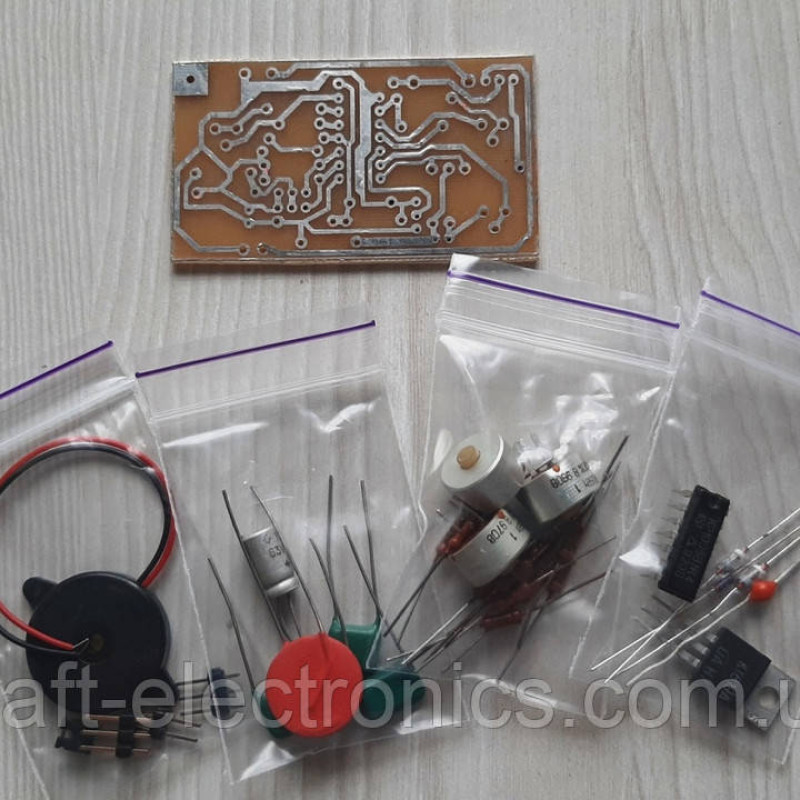

Комплект постачання:

Наименование	Кол-во		Наименование	Кол-во
Резистор постоянный			Диоды
820 Ом/0.25Вт	3шт		КД209Б	1шт
1,5 кОм/0.25Вт	1шт		КД522	1шт
2,2 кОм/ 0.25Вт	1 шт		Стабилитрон
6,8 кОм/ 0.25Вт	1 шт		КС147	2шт
22 кОм/ 0.25Вт	1шт		Транзистор
51 кОм/ 0.25Вт	1шт		КТ819А  NPN	1шт
300 кОм/ 0.25Вт	2шт		Микросхема
910 кОм/ 0.25Вт	1шт		КР1008ВЖ4	1шт
Резистор  переменный			Пьезо излучатель	1шт
4.7кОм	1шт		Штыри на плату 2Р	1шт
100 кОм	2шт		Штыри на плату 3Р	1шт
Конденсатор			Штыри на плату 3Рх2	1шт
10мф/63В	1 шт		Печатная плата 66ммх40мм	1шт
56пф  (керамика)	1 шт
10нф (керамика)	1шт
150нф (керамика)	2шт
