Конструктор блоку живлення для самостійної збірки

Універсальний трансформаторний блок живлення загальною потужністю 20Вт. Має кілька фіксованих вихідної напруги +5В - 3А, -5В - 0.2 А, +12В - 0.5 А ,-12В - 0.1 А, регульоване напруга, від +4В до 30В - 1А . Основне призначення - джерело живлення для домашніх ігрових комп'ютерів типу радіо 86РК і ZX-spectrum (Сінклер). Напруга +21В може використовуватися для програмування ПЗУ. Блок може використовуватися для живлення іншої апаратури.

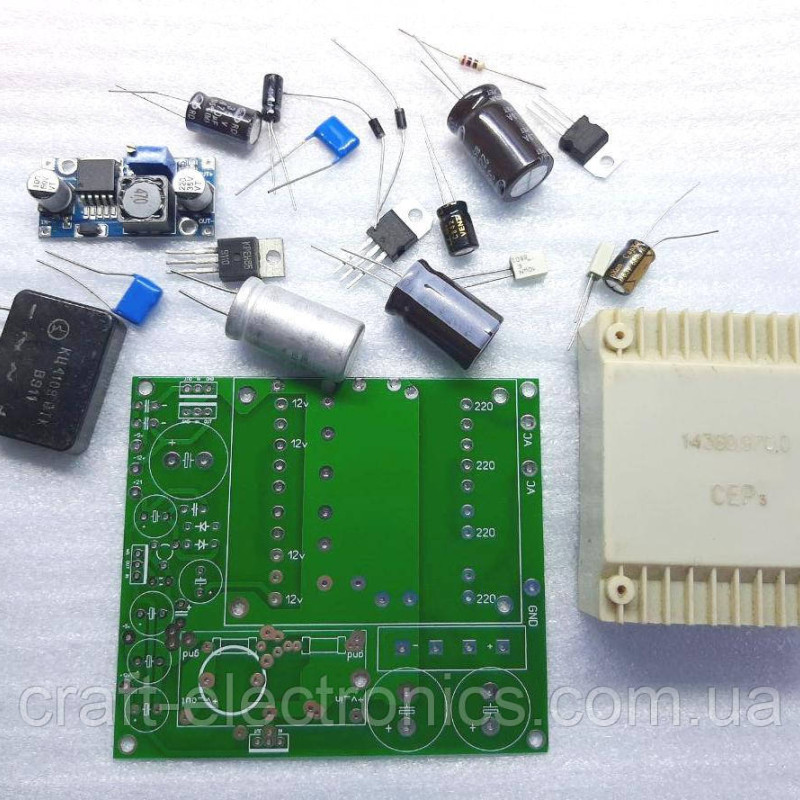

В комплект входить:

друкована плата

трансформатор СЕР3 14360.970.0.

стабілізатор напруги +5В - 3А (HW-411 Ардуїнов).

мікросхеми - 7812,LM317,7912,7905;

міст - КЦ410В;

резистори - змінний 4.7 кОм - 1шт; постійний 270 Ом/0.25 Вт - 1шт; 2,2/0.25 Вт кОм - 2 шт; 1,5 кОм/0.25 Вт - 3 шт.

конденсатори - 2200мф/35в - 2шт, 2200мф/25в - 1 шт; 10мф/25В-2 шт; 47мф/16В - 1 шт; 680мф/6.3 В - 2шт; 470мф/35В; 150нф - 2шт; 6,8 мф(тантал) - 1шт

діод - 1n4007-2шт.
